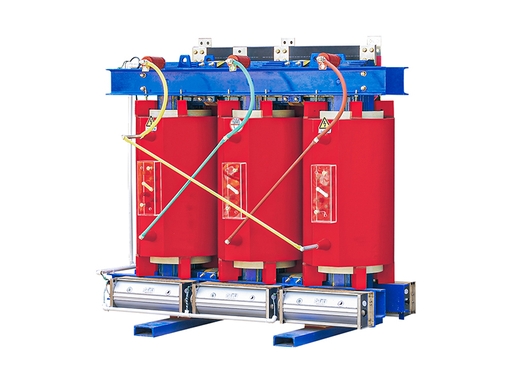

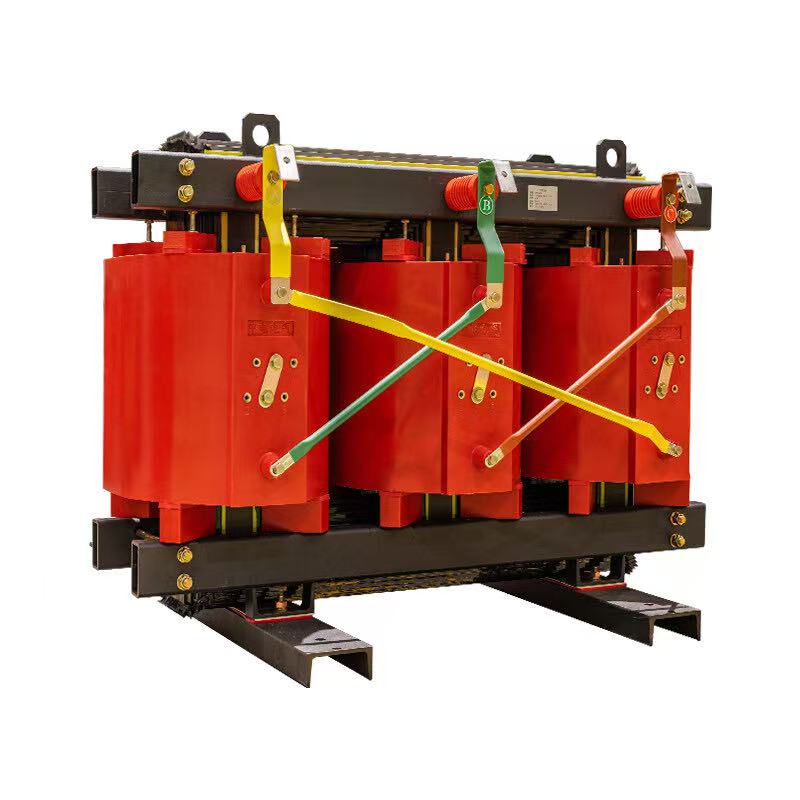

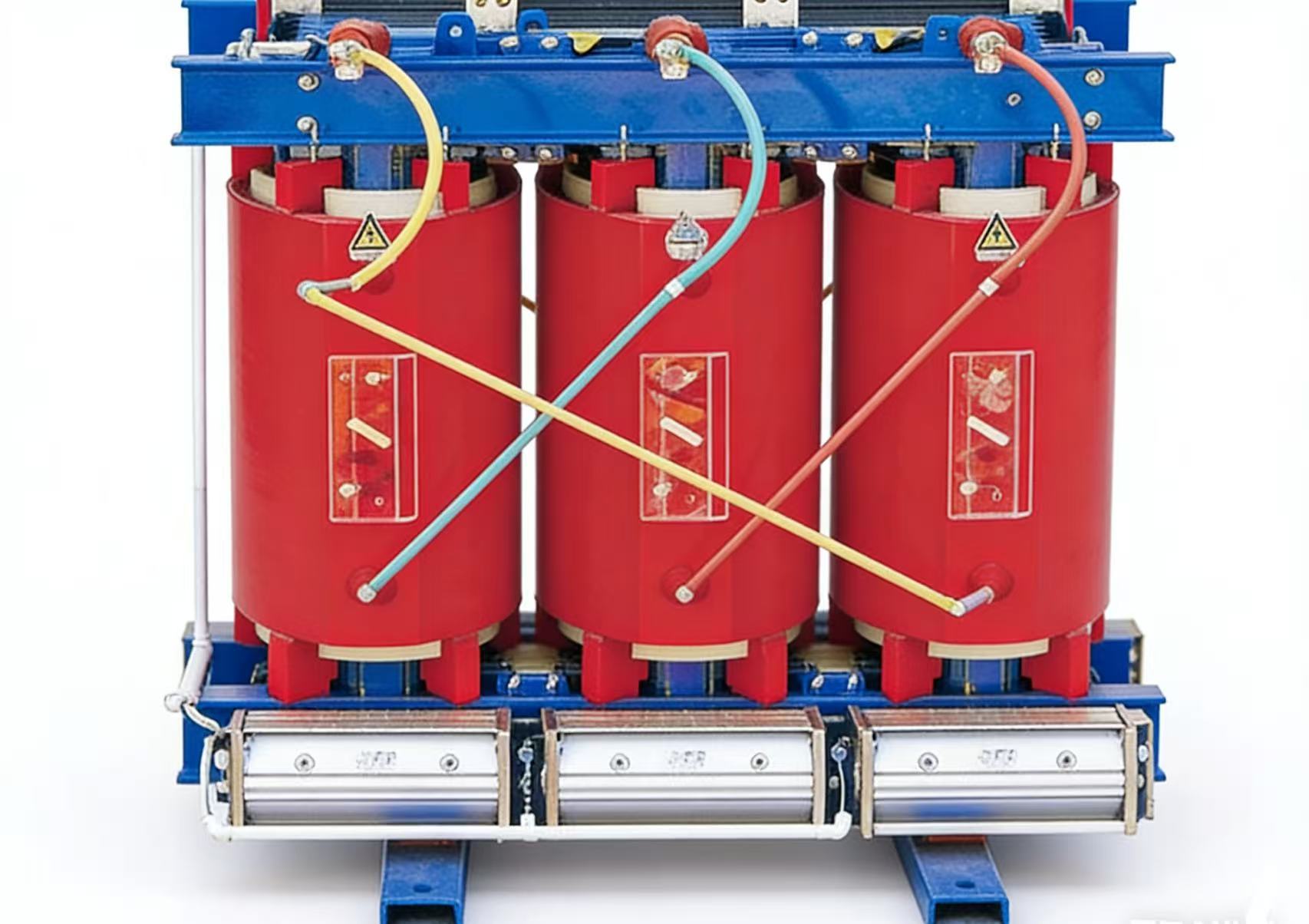

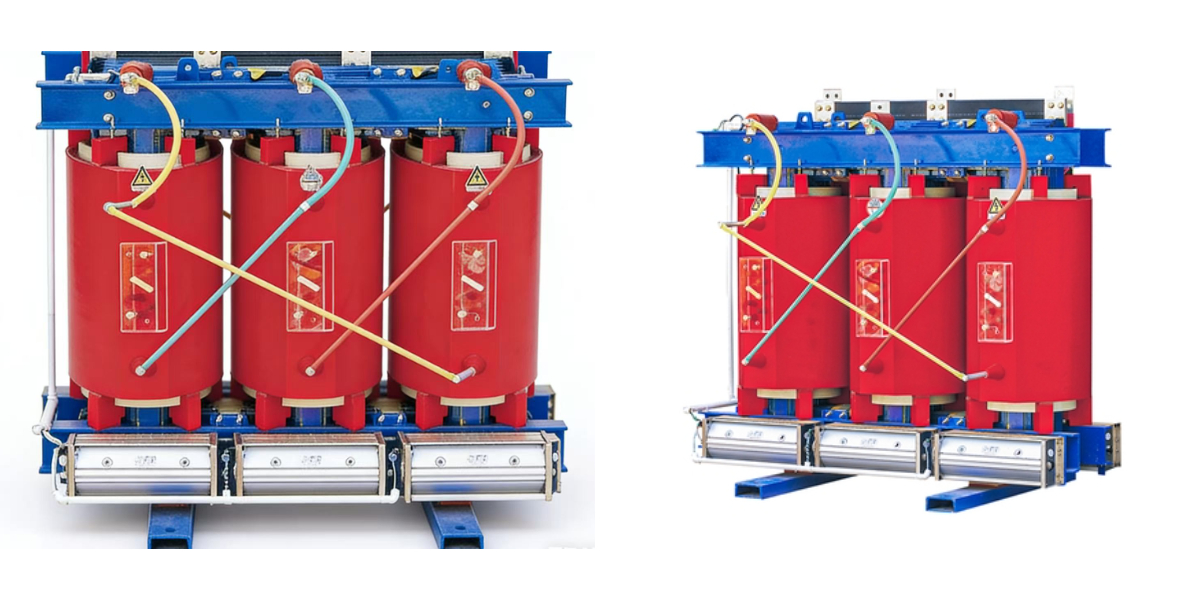

Thông tin chi tiết sản phẩm Máy biến áp khô đúc nhựa epoxy 10kV SCB18

1. Tổng quan sản phẩm

Máy biến áp khô đúc nhựa epoxy 10kV SCB18 là sản phẩm cao cấp đáp ứng tiêu chuẩn hiệu suất năng lượng cấp 1 quốc gia (NX1) của Trung Quốc trong lĩnh vực phân phối. Sản phẩm được phát triển theo tiêu chuẩn GB 20052-2020/2024 về Giá trị giới hạn và Mức hiệu suất năng lượng của máy biến áp điện, đại diện cho phiên bản nâng cấp hàng đầu của dòng SCB.

Dựa trên tiêu chuẩn SCB14 (mức hiệu quả năng lượng cấp 2), sản phẩm này đạt được những cải tiến toàn diện về hiệu quả năng lượng, giảm tiếng ồn và độ tin cậy.

Sản phẩm sử dụng thép silic siêu mỏng 0,23mm có độ thấm từ cao, công nghệ lõi nhiều lớp và đúc chân không độ chính xác cao. Độ hao hụt lõi đạt mức cao nhất trong ngành. Sản phẩm không chứa dầu, chống cháy, chống nổ và thân thiện với môi trường, hoàn toàn tuân thủ GB/T 1094.1-2013, GB/T 1094.3-2017 và các tiêu chuẩn quốc gia khác.

Là thiết bị phân phối lý tưởng theo chiến lược “Carbon kép” quốc gia, nó được sử dụng rộng rãi trong các trung tâm dữ liệu lớn, khu phức hợp thương mại cao cấp, các cơ sở hỗ trợ năng lượng mới, sản xuất chính xác và các kịch bản khác có yêu cầu cực kỳ cao về hiệu quả, độ êm ái và độ tin cậy. Nó có thể được lắp đặt trực tiếp tại trung tâm tải của tòa nhà và thích ứng với nhiều môi trường hoạt động khắc nghiệt khác nhau, giúp tiết kiệm năng lượng, giảm tiêu thụ, đảm bảo hoạt động an toàn và ổn định trong suốt vòng đời của nó.

2. Định nghĩa mô hình

• S: Máy biến áp ba pha, phù hợp cho việc phân phối điện ba pha trong công nghiệp và dân dụng với độ ổn định cao, có khả năng đáp ứng nhu cầu điện năng quy mô lớn.

• C: Vật liệu cách nhiệt đúc bằng nhựa epoxy, sử dụng nhựa epoxy chịu nhiệt cao, chống cháy cao và tổn thất thấp thông qua phương pháp đúc chân không, mang lại hiệu suất cách nhiệt, chống ẩm và chống bụi cao cấp.

• B: Cấu trúc cuộn dây bằng lá đồng có độ chính xác cao, sở hữu khả năng dẫn điện tuyệt vời, tổn hao cực thấp, độ bền cơ học cao và khả năng chịu đựng ngắn mạch vượt trội. Có thể tùy chỉnh cuộn dây theo yêu cầu đặc biệt.

• 18: Mã mức hiệu suất tương ứng với Tiêu chuẩn Hiệu quả Năng lượng Quốc gia Cấp 1 (NX1) – tiêu chuẩn cao nhất dành cho máy biến áp khô. Tổn thất được giảm đáng kể so với SCB14.

• Điện áp định mức: cấp 10kV (cao áp: 10kV, điều chỉnh nấc ±5%/±2×2,5%). Điện áp hạ áp mặc định: 0,4kV. Có thể đặt hàng các điện áp tùy chỉnh như 11kV, 0,69kV, 1,14kV.

3. Ưu điểm cốt lõi của sản phẩm

• Tiết kiệm năng lượng hàng đầu, dẫn đầu về hiệu quả năng lượng cấp 1 (NX1)

  Hoàn toàn đáp ứng tiêu chuẩn GB 20052-2024 về hiệu suất năng lượng cấp 1 (NX1), cấp hiệu suất cao nhất dành cho máy biến áp khô.

  So với SCB14, tổn thất không tải giảm 10%–18%, tổn thất có tải được tối ưu hóa 5%–8%. Lấy ví dụ một tổ máy 2000kVA, hoạt động 8000 giờ/năm ở mức tải 70%, nó tiết kiệm thêm 800–1200 kWh mỗi năm so với SCB14. Trong suốt vòng đời hơn 30 năm, lượng khí thải CO₂ có thể giảm hơn 100 tấn.

• Độ ồn cực thấp, thân thiện với môi trường tuyệt vời.

  Mối nối chồng bậc thang được tối ưu hóa, vật liệu có độ từ biến thấp và cấu trúc kẹp được cải tiến giúp triệt tiêu hiệu quả tiếng ồn và rung động từ tính.

  Độ ồn thấp hơn 3–5 dB(A) so với SCB14, được kiểm soát ở mức 40–48 dB(A), gần với độ ồn nền trong nhà. Lý tưởng cho bệnh viện, trường học, văn phòng cao cấp và trung tâm dữ liệu.

• Nâng cấp an toàn và bảo vệ toàn diện

  Cấu trúc không dầu và được bịt kín hoàn toàn bằng nhựa epoxy chống cháy cấp H, có khả năng chống cháy và chống hồ quang điện mạnh mẽ. Đã vượt qua các bài kiểm tra khả năng chống cháy của bên thứ ba và có thể duy trì nguồn điện quan trọng trong trường hợp hỏa hoạn.

  Phóng điện cục bộ < 5pC. Khả năng chống chịu cao với đoản mạch đột ngột và xung sét. Không rò rỉ dầu, không khí độc, không gây ô nhiễm. Có thể lắp đặt trong tầng hầm, phòng phân phối điện trên tầng mà không cần phòng chống cháy riêng biệt.

• Khả năng chống chịu sóng hài và thời tiết khắc nghiệt trong môi trường phức tạp.

  Cuộn giấy bạc có độ bền cơ học cao và khả năng chịu ngắn mạch tuyệt vời.

  Cuộn dây triệt tiêu sóng hài hoặc bộ lọc tùy chọn giúp bù trừ hiệu quả các sóng hài tần số cao từ hệ thống quang điện, năng lượng gió và biến tần, làm chậm quá trình lão hóa cách điện và kéo dài tuổi thọ. Khả năng chống ẩm, nấm mốc, sương muối và ô nhiễm tuyệt vời. Hoạt động ổn định ở độ ẩm tương đối 100%. Không cần sấy khô trước sau khi tắt máy lâu.

• Kết nối thông minh, vận hành không cần bảo trì

  Được trang bị bộ điều khiển nhiệt độ thông minh cao cấp theo tiêu chuẩn: cảnh báo quá nhiệt, ngắt mạch, tự động điều khiển quạt, cảnh báo lỗi sớm.

  Giao diện RS485/Modbus tiêu chuẩn. Hỗ trợ đo nhiệt độ bằng cáp quang và các thiết bị đầu cuối IoT, tương thích với hệ thống BA, EMS và các nền tảng vận hành và bảo trì thông minh để giám sát từ xa, thu thập dữ liệu và chẩn đoán lỗi, hiện thực hóa hoạt động không người lái.

• Tuổi thọ sử dụng lâu dài và chi phí vòng đời thấp

  Lớp cách điện F (tiêu chuẩn), lớp H (tùy chọn). Khả năng chịu nhiệt và chịu quá tải tuyệt vời.

  Cấu trúc kín hoàn toàn bằng epoxy làm chậm quá trình lão hóa vật liệu cách nhiệt. Tuổi thọ sử dụng ≥30 năm trong điều kiện vận hành bình thường và kiểm tra định kỳ. Thiết kế không dầu giúp vận hành không cần bảo trì. Tất cả sản phẩm đều đạt các tiêu chuẩn kiểm định quốc gia.

4. Các thông số kỹ thuật chính (có thể tùy chỉnh)

5. Lĩnh vực ứng dụng

• Các công trình dân dụng cao cấp: Trung tâm thương mại đạt chứng nhận LEED, tòa nhà văn phòng hạng A, khách sạn 5 sao, khu dân cư.

• Cơ sở hạ tầng trọng yếu: bệnh viện (phòng chăm sóc đặc biệt/phòng mổ), trường học, tàu điện ngầm, sân bay, sân vận động.

• Năng lượng mới: Trạm quang điện, trang trại điện gió, trạm lưu trữ năng lượng, máy biến áp hộp trạm sạc.

• Công nghiệp chính xác: chất bán dẫn, dụng cụ chính xác, y sinh học, nhà máy điện tử

• Các dự án lưới điện cao cấp: cải tạo lưới điện đô thị, phân bổ công viên cao cấp, nâng cấp hệ thống cũ.

• Các trường hợp đặc biệt: trung tâm dữ liệu lớn, trung tâm siêu máy tính, trạm biến áp trong nhà nhỏ gọn.

6. Hướng dẫn vận hành và bảo trì

• Lắp đặt: Thông gió tốt và đủ không gian tản nhiệt; nhiệt độ môi trường xung quanh ‑25oC ~ +55oC; tránh xa các vật liệu dễ cháy/nổ.

• Kiểm tra trước khi vận hành: Kiểm tra điện trở cách điện, chỉ số phân cực; kiểm tra hệ thống dây dẫn, bộ điều khiển nhiệt độ, hệ thống thông tin liên lạc và nối đất.

• Bảo trì định kỳ: Vệ sinh bụi trên cuộn dây ít nhất một lần mỗi năm; kiểm tra bộ điều khiển nhiệt độ, các kết nối, nối đất và truyền thông.

• Tắt máy và khởi động lại: Kiểm tra lớp cách điện trước khi kích hoạt lại sau thời gian dài tắt máy; không cần sấy khô. Kiểm tra hiện tượng ngưng tụ hơi nước trong thời tiết lạnh/ẩm.

• Xử lý sự cố: Trong trường hợp báo động/ngắt mạch do quá nhiệt, trước tiên hãy kiểm tra tình trạng quá tải, hệ thống thông gió hoặc bộ điều khiển nhiệt độ. Không nên tự ý thiết lập lại. Chỉ những người có chuyên môn mới được phép thực hiện bảo trì.
